ALtracs® Plus

Specification

  • Overview

    • 设计推荐值
    • 轻质合金自攻钉
    • 轻型结构适用性: ALtracs优化的螺纹几何形状®Plus便于使用更小更短的螺钉,但始终具有较高的强度值
    • ALtra CALC® 模拟计算软件预先确定尺寸节省了单个部件测试的时间和精力。
    • 即使在高动应力和热应力下,也有高夹紧载荷和长期稳定性
    • 通过省略螺丝和组件的工作步骤,可节省高达40%的成本
    • 简单的工程设计 EJOT® ALtra CALC 模拟计算软件
    • 高抗振性,无需附加安全元件
    • 由于安装扭矩低和失效扭矩高,所以装配安全性高
    • 如需返修,可使用公制螺钉

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus.
Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

“特别”适合轻质合金

毅结特ALtracs®Plus螺钉是为轻合金和其他有色金属(如锌、铜或黄铜)的最大强度而开发的螺纹成型紧固件。ALtracs®Plus设计用于直接组装到铸造孔中。与公制螺钉相比,由于减少了工作步骤(例如螺纹切削),可以实现显著的成本节约。ALtracs®Plus是ALtracs®螺钉的改进版本,其强度值可与强度类别为10.9的公制螺钉接头相媲美。

个人设计支持

新的毅结特ALtra CALC®前期模拟计算程序,基于数千个应用程序和测试组件的机械参数,对于螺钉装配在轻金属的预先孔径尺寸可以提供宝贵支持。该软件包含ALtracs®Plus螺钉的紧固参数,根据材料和预开孔的孔径。这样可以在组件的设计阶段节省宝贵的时间。

CAE services - component optimisation and individual design engineering assistance

We also support you during the development phase with our CAE services. With the help of innovative calculation and simulation tools we estimate the behaviour and the effect of our fastening elements on your component under various loads and then give you the respective recommendation. It is possible to calculate the clamp load relaxation of individual screw joints and also to analyse the behaviour of the complete assembly. More...

最佳螺纹设计

螺纹的几何形状对于直接装配成轻金属起着重要的作用,因为不同的材料强度性能的钢和轻金属要求特殊设计的钢螺杆。与60°螺纹相比,33°螺纹侧角形成了一个相当强的母螺纹。较弱的轻金属材料中的母螺纹由较大的螺纹根部加以加强,从而形成平衡的强度比。不对称的螺纹面导致了最佳的材料位移,并创造了一个大的螺纹啮合面积。

安全装配

ALtracs®Plus的低安装扭矩和高故障失效扭矩为使用简单的气动和电动驱动器进行安全安装提供了广泛的便利。扭矩和扭矩角度控制的拧紧过程也可能超过螺丝的屈服强度,因为可以指定失效模式剥离或螺丝断裂。圆形截面结合不同的安装深度(1到2.5×d),允许在选择适当的紧固系统时具有很大的灵活性。ALtracs®Plus的锋利螺纹侧面与非圆形螺纹形成区连接,,即使在铸造孔,也容易中心对准和拧紧的螺钉。

ALtracs® Plus WN 51的头型和驱动槽

WN5117六角法兰头
WN5151圆头垫圈TORX PLUS®/AUTOSERT

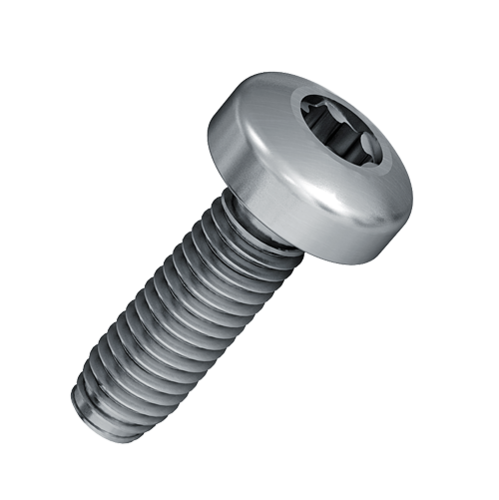

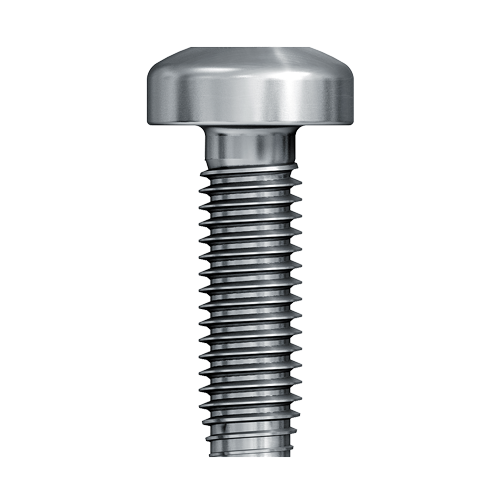

WN5152盘头TORX PLUS®/AUTOSERT
WN5153椭圆形沉头TORX PLUS®/AUTOSERT
WN5154平沉头TORXPLUS®/AUTOSERT

详细信息,请参考毅结特公司标准。
你可以在我们的“CAD & 更多”中下载这些服务 。
点击这里注册: "CAD & 更多"
