EJOT ALtracs® Xt

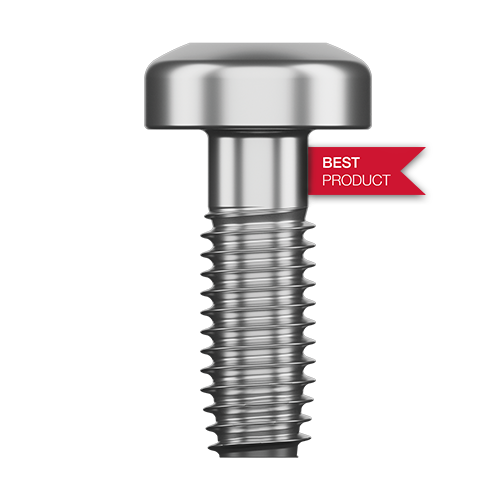

IND-Produktbilder-ALtracs-Xt-1-EJOT

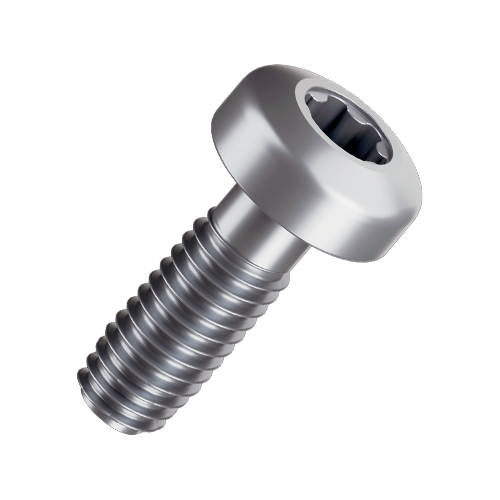

IND-Produktbilder-ALtracs-Xt-2-EJOT

Specification

概述
- 大允许公差，降低（铸造）部件成本
- 螺钉连接的分析和数值设计可节省时间和资源
- 实现紧凑、轻量化且利于铸造的部件设计

Downloads

简体中文

英语

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

Thread forming in light alloys without tradeoffs

EJOT ALtracs® Xt螺钉是专为硬度不超过140 HB的轻合金及其他有色金属研发的螺纹成型紧固件。传统轻合金螺纹成型螺钉始终面临夹紧力与扭矩性能的权衡问题。圆形螺纹设计能实现最佳夹紧力，非圆形螺纹擅长扭矩表现。而ALtracs® Xt能达成两类性能指标的巅峰表现，彻底终结这种技术妥协。

Economic

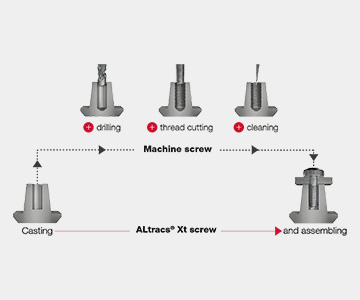

由于省略了不同的工艺步骤，使用螺纹成型紧固件具有巨大的经济节约潜力。借助ALtracs® Xt，可以直接将螺纹接头组装到铸造几何体中，无需进一步的加工步骤（如钻孔、切削螺纹）。ALtracs® Xt凭借其智能螺纹设计，既可适应铸造工艺公差，又能在苛刻工况下保持稳定的工艺窗口。

Smart

ALtracs® Xt可通过相应的计算软件Xt CALC®预先设计螺纹成型螺钉接头。该软件能够计算所有相关的工艺和接头参数（如扭矩、载荷水平、失效机制）。因此，Xt CALC®允许基于VDI 2230进行以夹紧载荷为导向的设计。

此外，EJOT提供广泛的定制工程服务。专注于紧固件对整个组件的影响，可进行夹紧力松弛或密封性分析等。

Compact

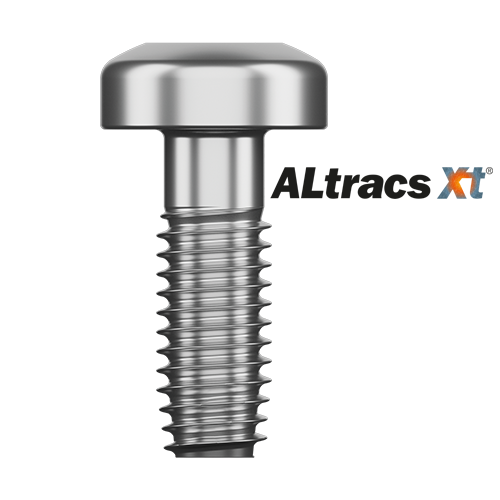

由于采用了专为轻合金设计的特殊螺纹，ALtracs® Xt具有独特的功能。螺纹的圆形横截面可在每个螺距中实现最大的螺纹啮合。此外，与标准紧固件60°的牙侧角相比，ALtracs® Xt的牙侧角减小至33°，从而在几何上增强了螺纹轻合金部分的强度。

这两个特性使得ALtracs® Xt能够在凸台直径和长度方面占用最小空间的情况下，生成高强度的螺钉接头。

TOBI^® 驱动系统 - 高性能螺钉驱动系统

无需磁性钻头或真空系统即可牢固固定
螺钉与钻头的轴向对齐
由于接触面积增大（最高可达70倍），钻头寿命更长
与标准内六角刀头反向兼容
