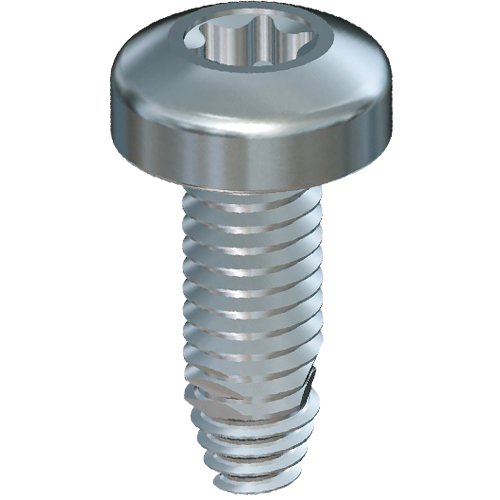

SHEETtracs®

Specification

  • Overview

    • 设计推荐
    • 由于形成翻边,螺纹连接强度高
    • 高的抗振性
    • 安装简单、安全,定位良好,安装扭矩低
    • 由于有强大的内螺纹,失效扭矩会比较高
    • 圆形螺纹截面,最大限度地与螺纹接合
    • 可以兼容公制螺纹

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus.
Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

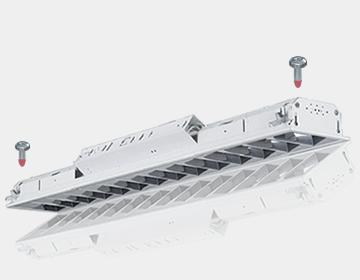

可靠的金属薄板连接技术

带预开孔薄板的可靠装配一直是可移动连接的难题。对于厚度超过1毫米的薄板,过去可以应用普通金属薄板螺钉,但由于成本节约的潜力,薄板厚度的不断减少,今天阻止了这一点。毅结特现在开发了一种安全的解决方案,用于预冲压金属板连接的可靠装配,厚度小于1.5毫米,自攻毅结特SHEETtracs®螺钉。这种紧固元件也支持实施单独的轻量化设计策略。例如,使用SHEETtracs®可以降低“白色家电”套管壁的厚度——这是该产品类别的重量和成本优化的重要因素。

特殊螺纹设计

毅结特SHEETtracs®具有45°(30/15°)非对称侧倾角,且材料位移较小,从而在板材上形成更强的内螺纹。这增加了螺钉连接的剥离扭矩水平,并使多个重复装配成为可能。在下部,锥形区域的螺杆,侧翼角度反转,产生的通过形成翻边主要形成为紧固方向。非圆形螺纹形成区确保容易、集中应用,凸起的螺纹区域确保钢板的安全渗透。圆形截面在上部,负载轴承螺纹导致更高的螺纹啮合在钣金比非圆形螺纹几何形状。

SHEETtracs® 应用检查

毅结特SHEETtracs®是一种自攻螺钉,用于可靠的预开孔的薄板金属连接。


在线工具SHEETtracs®应用检查可使用户通过输入要连接的材料和薄板厚度来确定紧固应用的相关值。考虑到不同的螺杆表面,这些值包括所需的预孔直径和推荐的拧紧扭矩。

SHEETtracs® WN 52 WN54 的头型和驱动槽

WN5241大盘头带十字槽Z(或H)
WN5242 盘头带十字槽Z (或 H)
WN5243平沉头带十字槽Z(或H) (or H)
WN5247六角法兰头
WN5251圆垫圈头TORX®
WN5252盘头TORX®
WN5254平沉头TORX®

详细信息请参考毅结特公司标准。
你可以在我们的“CAD & 更多”中下载这些服务 。
点击这里注册: "CAD & 更多"
