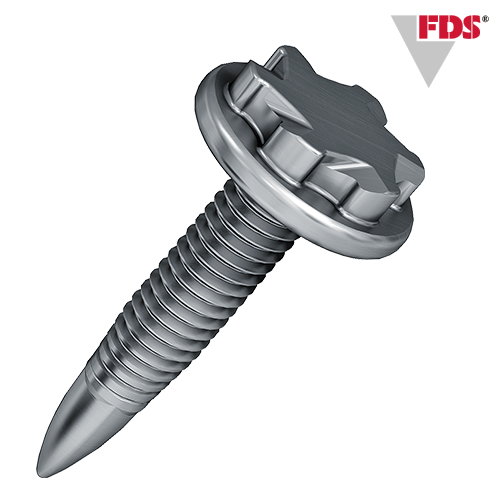

FDS®

Specification

  • Overview

    • 设计建议
    • 单侧连接
    • 可拆卸和高质量的螺钉连接,不需要组件准备,如预钻孔或
      冲孔
    • 间隙或螺纹孔没有公差问题
    • 没有材料浪费,没有碎屑
    • 适用于各种板材表面
    • 高防松扭矩和抗振性,不需要额外的安全元件
    • 易于拆卸和回收
    • 也可以使用公制螺钉重复装配

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus.
Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

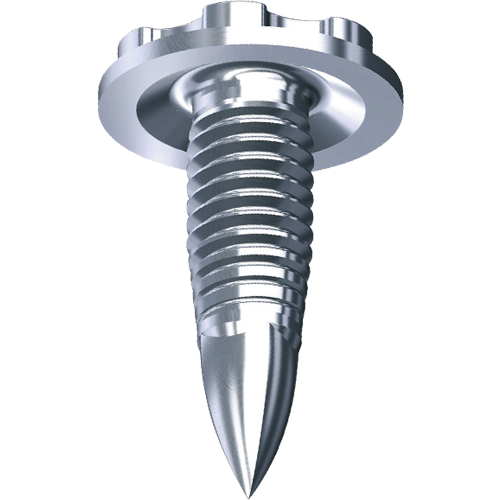

高强度板材连接

特别是在快速发展的汽车行业,使用的部件必须承受高应力,对紧固技术的要求很高。例如,在车身结构中,复合材料的设计正在增加,不同的材料必须牢固和持久地紧固。另外单侧接触外,紧固件的可拆卸性也非常重要,特别是关于可循环性。在这些复杂条件下可以使用毅结特 FDS®(流钻)螺钉,它可以固定由钢和铝制成的薄金属片,不需要预开孔,而且连接质量优良。像预钻孔或预冲孔这样的工作步骤不再需要了。由于在形成的翻边增加了螺纹啮合,形成了一个高强度的螺纹连接,而不会产生不必要的金属碎屑。这个螺纹连接能够传递高拉力和剪切力。

装配无需预开孔

通过使用FDS®螺钉,毅结特开发了一种可替代的预钻连接组件的常规做法。通过对紧固件布局的优化,可以在不预钻孔的情况下完全实现白车身在空间框架结构中的连接。为此,调整了紧固参数,并优化了螺钉头下FDS®螺钉的几何形状,因为少量的材料沿紧固方向流动。虽然在过去清除孔是用来吸收移位的材料,它现在被螺钉头下面增加的空间吸收。无导向孔FDS®装配的工艺步骤: 1.加热 2.穿透材料 3.形成双向翻边 4.形成螺纹 5.有效螺纹拧入 6.拧紧

紧固设备的选择

更高的螺丝刀速度和确定的端载荷是需要流钻,形成螺纹和拧紧螺钉需要高扭矩。毅结特和不同的制造商合作开发了合适的螺丝刀。对于合适工具的确切规格,FDS®产品经理将乐意协助您,对于选择标准的确定,我们也可以在EJOT®APPLITEC实验室进行组装测试。

推荐螺丝刀厂家及合作伙伴(按字母顺序排列):
德派装配自动化技术(苏州)有限公司
阿特拉斯科普柯工业技术(上海)有限公司
STöGER 自动化公司
上海巍博自动化设备有限公司

FDS®应用检查

毅结特FDS®是一款用于可拆卸、高强度钣金接头的流动螺钉,组件不需要准备钻孔或冲孔。在线工具FDS®应用检查能够使用户通过命名要连接的钣金组件来确定紧固任务的相关基准。这些基准是依托需要的下压力,以及各种表面的拧紧扭矩的建议。解释关于接头可行性的完成工具

你可以在我们的“计算服务”下的“CAD 和更多”服务区找到相关资料。
点击这里登录:"CAD 和更多"

FDS® WN 21 头型和驱动

WN2141 Z(或H)十字槽圆垫圈头
WN2142 Z(或H)十字槽盘头
WN2143 Z(或H)十字槽平沉头

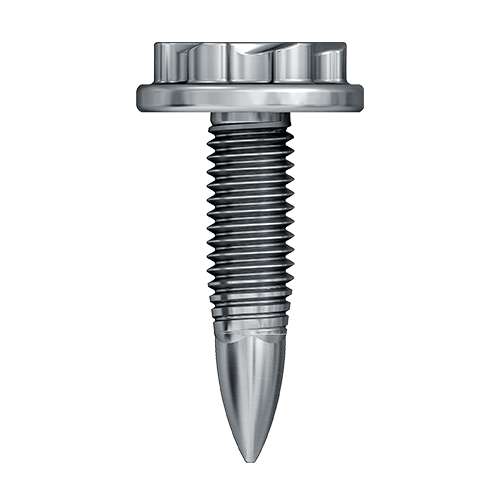

WN2147 带垫圈的六角头
WN2151 带TORX®的圆形垫圈头
WN2152 带TORX®的盘头
WN2153 带TORX®的椭圆形沉头®

详细信息,请参考毅结特公司标准。
你可以在我们的服务区“CAD 和更多”下载。
点击这里登录: "CAD 和更多 "

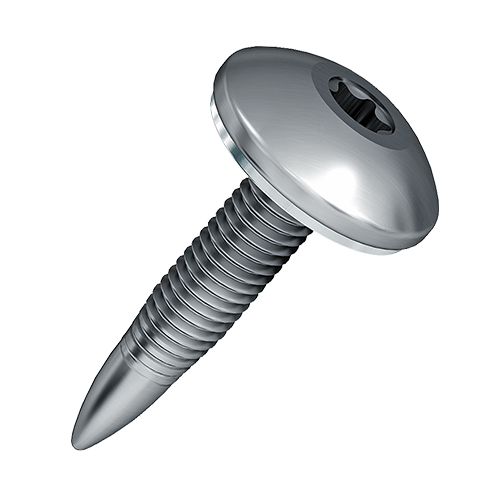

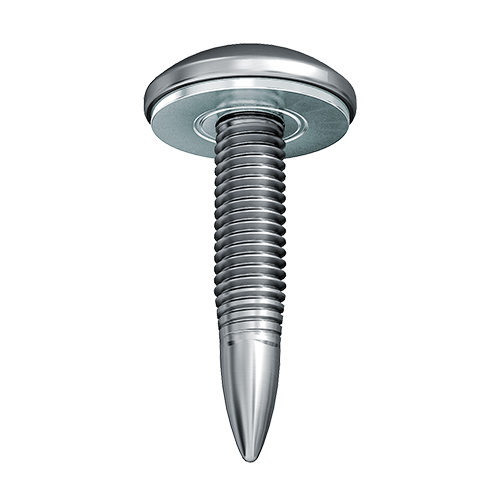

FDS®流钻螺钉装配具有额外密封功能

预组装的压花铝密封垫圈,确保这个特殊版本的FDS®螺钉的头下密封。目前电动车的应用主要集中在电池盒紧固区域,密封垫圈防止水的进入。通过铝垫圈密封表面实现防水功能(1米水柱/ 24小时)。这一应用的夹紧部分的预钻孔是必要的。

垫圈下侧的直径比夹紧部分孔的尺寸小,因此在密封区域之外。 由于自动送料,密封垫圈必须在尺寸上比头部直径小1毫米。套式垫圈是全自动组装的,垫圈仍可以旋转。
