TORX® / TORX PLUS®

Specification

  • Overview

    • 标准内驱动槽型规格: T3 - T40, 3IP - 40IP
    • 适用于公称直径在 1.0 到 10.0 mm范围的紧固件
    • 高效率扭矩传递
    • 直侧壁消除了批头跳出效应
    • 显著减少辔头使用和更换批头导致的装配线停机时间
    • 可作为内部驱动和外部驱动系统
    • 可作为防盗驱动系统用于防拆

Hotline

Applications Engineer


CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus.
Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

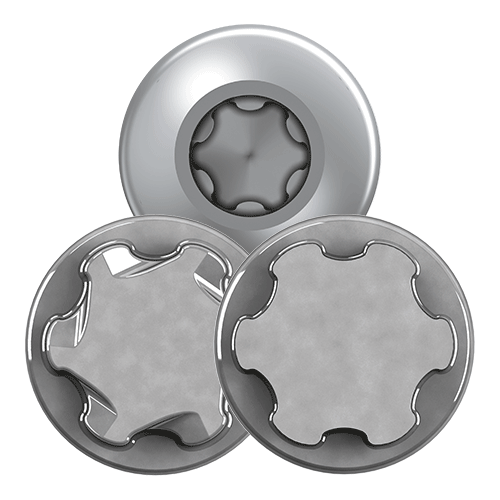

TORX®

TORX®槽型符合标准ISO 10664“螺栓和螺钉的六边形内驱动装置”要求。它允许传递高扭矩。由于垂直的驱动槽侧壁,在拧紧过程中不需要增加螺丝刀的下压力,也不会发生滑槽(参见轴向负荷)。这使得能够使用具有高扭矩的无线螺丝枪进行快速紧固,而不会损坏驱动槽。TORX®槽型的另一个优点是它不在角上施加旋转力,而是集中而均匀地施加在各个驱动齿的侧翼上。这使得系统不容易磨损。TORX®系统特别适用于自动化生产中的装配机器人。气动或电动螺丝刀的扭矩均是可调的,这样就可以避免螺钉的滑丝与损坏。内TORX®和外TORX®驱动都是可选的。符号T代表内驱动TORX®槽型,符号E(外部)代表外驱动TORX®头型。TORX®工具的尺寸是能够自由定义的。


TORX PLUS®

TORX PLUS®是已被证明的TORX® 驱动系统的优化版本。内驱动 TORX PLUS® 与外驱动 TORX PLUS® 都是可选的. IP (Internal Plus) 代表内驱动 TORX PLUS® 槽型,EP (External Plus) 代表外驱动TORX PLUS® 槽型。TORX PLUS®工具的尺寸是能够自由定义的。 TORX PLUS® 驱动系统也可以结合 AUTOSERT® 功能. The AUTOSERT® 多个复合导入斜面组成。这使得告诉转动的批头也能啮合驱动槽。在 EJOT 公司标准中, TORX PLUS®/AUTOSERT®是 EJOT DELTA PT® and ALtracs Plus® 螺钉的标准驱动槽。
