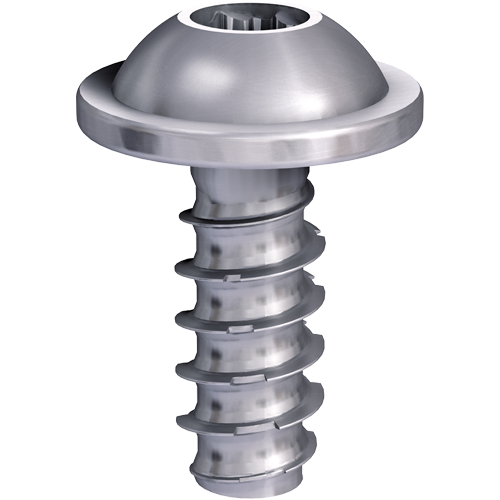

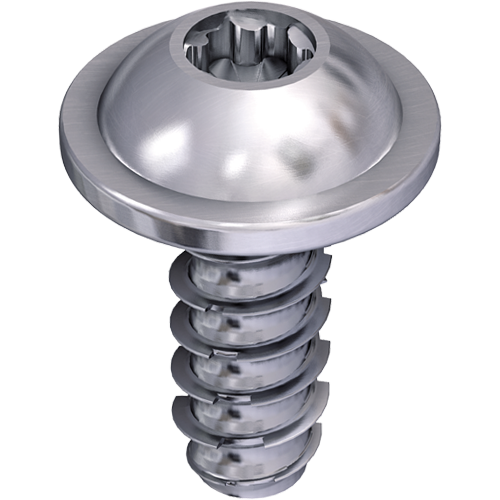

DELTA PT® DS

Specification

  • Overview

    • 推荐设计值
    • 标准螺钉长度:约2到10倍的公称直径(其他可要求)
    • 能够安全可靠的直接组装到热固性塑料中
    • 标准化的可能性:一款用于热塑性和热固性的螺钉
    • 螺钉使用方便,装配方便
    • 与切割尾的螺钉相比,需要更小的孔深
    • 在相同的安装深度下,与切割尾螺钉相比,具有更大的螺纹接触面积

Hotline

Applications Engineer


CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus.
Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

热固性材料的“专家”

在几年前紧固技术还没有关注到可代替的材料这些问题,但现在在各种工业应用中已经很普遍了。特别是在汽车工业中,为了减轻部件的重量,经常会使用热固性塑料来取代其他材料。由于这些承受高载荷的元件需要紧固件提供可靠持久的高要求连接,因此毅结特通过创新的DELTA PT®DS来满足这些需求,DELTA PT®DS是基于DELTA PT®螺钉的基础上创新研发的,其特殊的螺纹布局,可以满足最难自攻的热固性产品应用。

优化的螺纹端部

螺钉的“DS”(DuroSet)螺纹形式才是解决这些高紧固要求的“关键”。毅结特DELTA PT®DS螺钉的螺纹形式,是在DELTA PT®的螺纹基础上添加了特殊凹槽,从而形成特殊的内螺纹。这些凹槽在螺钉节点处明显突出,并朝螺钉头部逐渐变窄。这种新设计的螺纹有着更小的攻入扭矩和更高的失效扭矩,以此可以使DELTA PT®DS有效的预防对手件的损坏。由于所紧固的对手件的硬度和脆性因素,这款新型螺钉在装配工艺中有着非常高要求的设计。

DELTA PT® DS的头型和驱动槽

< p > WN5411 十字圆垫圈头-Z (或H) < br / > WN5412 十字盘头-Z (或H) < br / > WN5451 TORX PLUS®AUTOSERT 圆垫圈头 < br / > WN5452 TORX PLUS®AUTOSERT 盘头 < br / > WN5453 TORX PLUS®/AUTOSERT 椭圆形沉头 < br / > WN5454 TORX PLUS®AUTOSERT 平头沉头


详细信息,请参考EJOT公司标准。
你可以在我们的“CAD & 更多”中下载这些服务。
点击这里注册:"CAD & 更多"
